# StackWalk64 (32 位) 栈回溯原理
# 目标
StackWalk64 是用于回溯栈的，32 位和 64 位皆可。本次目标为 StackWalk 如何回溯 32 位程序的栈
注：
- 本次分析集中于无符号文件，有符号信息的情况将略讲
- 64 位的栈回溯主要依赖程序的 Exception Directory 数据节，所以相对 32 位，64 位在栈回溯上不用考虑无符号文件 (pdb) 的问题，因此也不会出现类似 32 位的问题，比如跳过某一层的函数（在 32 位无符号文件的情况下）。
# 环境
本次分析以 dbghelp.dll, 版本为 10.0.18362.1139 (WinBuild.160101.0800)。

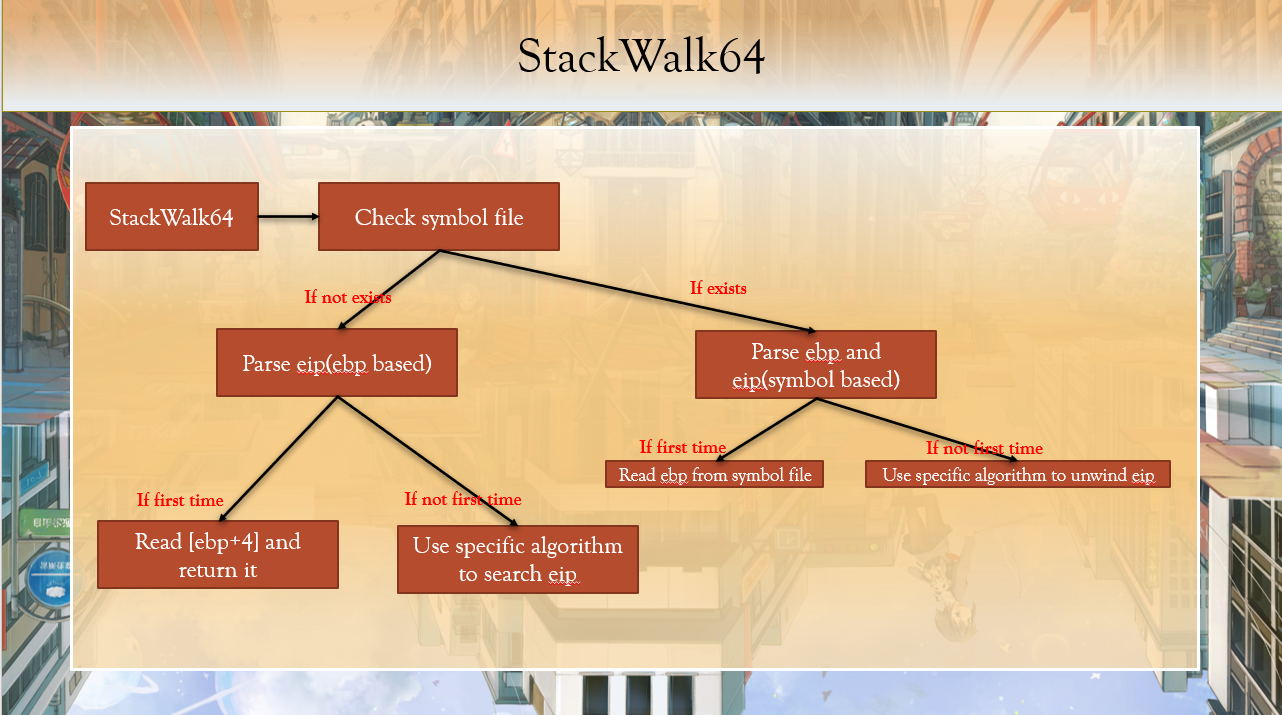

# 概要流程
栈回溯使用 StackWalk64 函数，根据有无符号文件，会分别处理。无论有无符号，都会判断是否是回溯第一层栈。
因为一般情况下没有符号文件， 所以这里只重点分析无符号文件的情况，并在合适的时机提出有符号文件的处理流程。

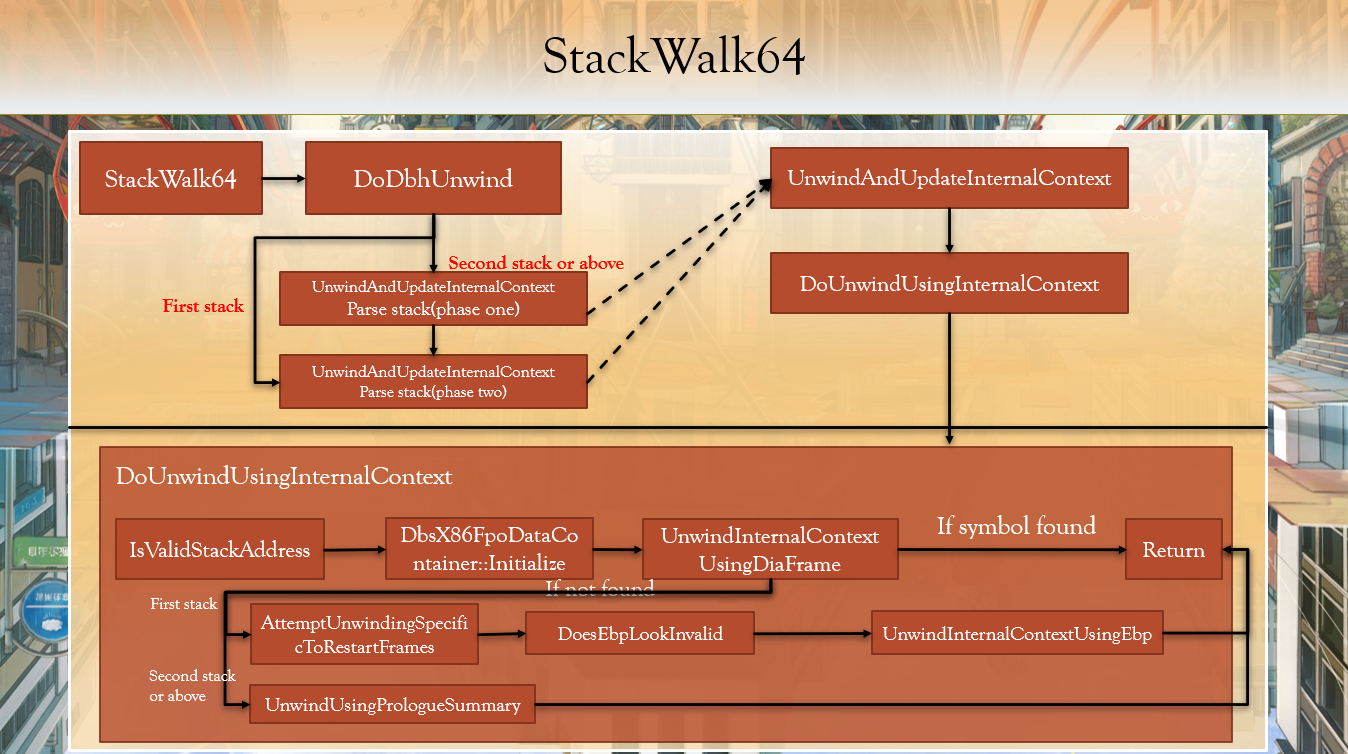

# 细节流程
DoDbhUnwind 为栈回溯的真正起点，由 StackWalk64 到 DoDbhUnwind 的过程都可理解为包装。
重点如下：
- UnwindAndUpdateInternalContext 是 X86 栈回溯的核心函数
- 如果有符号，会交给 UnwindInternalContextUsingDiaFrame 处理，因为直接有符号了，少了验证等过程，所以该函数就是栈回溯的终点了
- 如果没有符号，会根据栈回溯是否是第一层，走以下路线
- 第一层：调用 UnwindInternalContextUsingEbp，读取 ebp 的值返回上一层的 ebp 和 eip
- 第二层或以上：调用 UnwindUsingPrologueSummary，解析栈
# 第一层栈回溯（无符号）
0:000> k | |
# ChildEBP RetAddr | |
00 0019e98c 72f92d16 dbghelp!DbsX86StackUnwinder::UnwindInternalContextUsingEbp | |
01 0019e9ac 72f929ee dbghelp!DbsX86StackUnwinder::DoUnwindUsingInternalContext+0x169 | |
02 0019ea14 72f92925 dbghelp!DbsX86StackUnwinder::UnwindAndUpdateInternalContext+0x7e | |
03 0019eb44 72f92e5a dbghelp!DbsStackUnwinder::DoDbhUnwind+0x179 | |
04 0019eb74 72f925ea dbghelp!DbsStackUnwinder::DbhUnwind+0x59 | |
05 0019ec90 72f91dd2 dbghelp!PickX86Walk+0x107 | |
06 0019f94c 72f91ba8 dbghelp!DoUnwindStackFrameUsingServices+0xbb | |
07 0019f998 730a22c9 dbghelp!StackWalkEx+0x1b8 | |
08 0019fb04 00404c1e dbghelp!StackWalk64+0x89 | |
WARNING: Stack unwind information not available. Following frames may be wrong. | |
09 0019ff24 00406865 cpp_test_ano+0x4c1e | |
0a 0019ff70 76336359 cpp_test_ano+0x6865 | |
0b 0019ff80 76fb8944 KERNEL32!BaseThreadInitThunk+0x19 | |
0c 0019ffdc 76fb8914 ntdll!__RtlUserThreadStart+0x2f | |
0d 0019ffec 00000000 ntdll!_RtlUserThreadStart+0x1b |
回溯第一层栈使用 UnwindInternalContextUsingEbp 函数，该函数直接从 ebp 获取第一层栈的 ebp 和 eip。
该函数实现如下：
BOOL DbsX86StackUnwinder::UnwindInternalContextUsingEbp(){ | |
BOOL result; | |
this[0xE3] = *(PDWORD)((PBYTE)this[0xE2] + 4); // 0xE2 偏移处保存上一层的 ebp，0xE3 偏移处保存上一层的 eip | |
this[0xE2] = *this[0xE2]; | |
if (read memory failed) | |
result = TRUE; | |
else | |
result = FALSE; | |
return result; | |
} |
待 UnwindInternalContextUsingEbp 返回后，DoUnwindUsingInternalContext 函数也直接返回，表示第一层栈已回溯完毕。
注：本例只分析 ebp 回溯的情况，esp 回溯的情况（等下周填充）

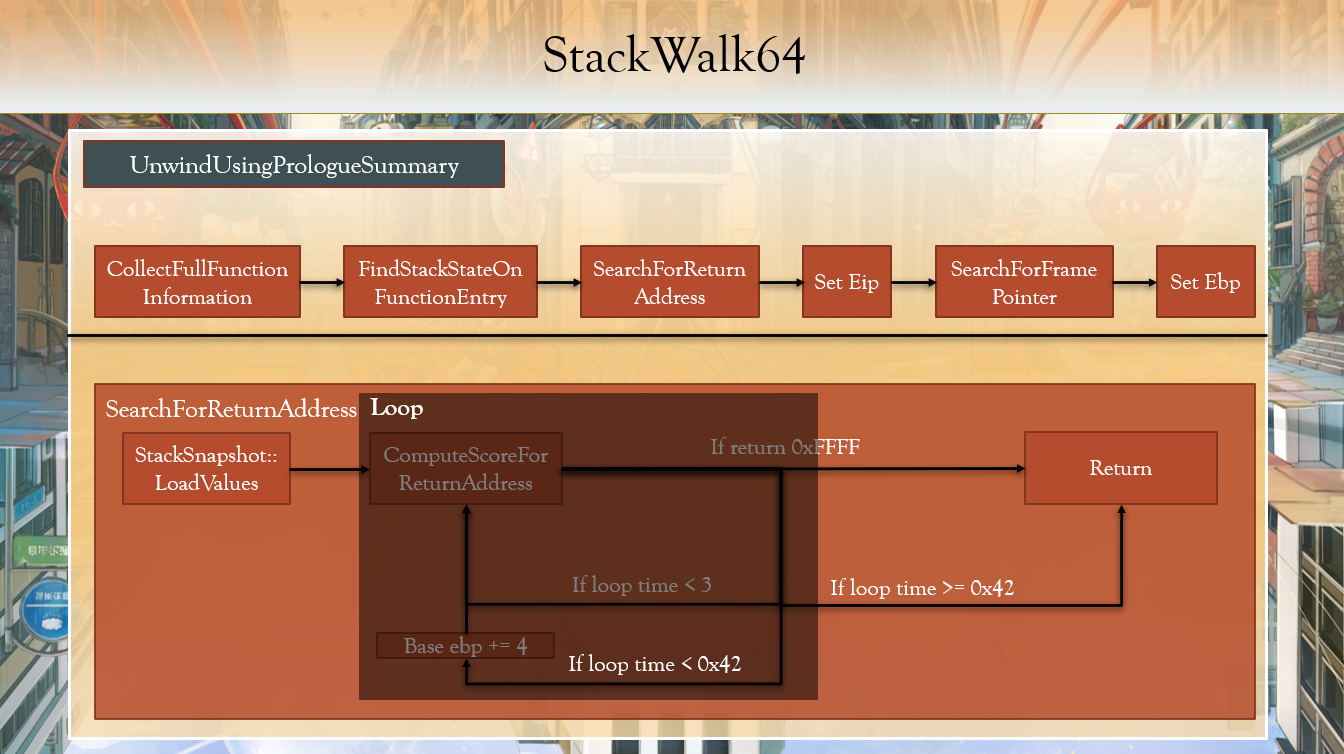

# 第二层栈回溯（无符号）
从第二层栈回溯开始，都需要走这样的流程。
SearchForReturnAddress 获取 ebp 和 eip 是通过评定分数来确认的，分数最高的视为上一层的 ebp，并从中获取本层的 ebp 和 eip。
分数由 ComputeScoreForReturnAddress 获取（算法请参考下一小节），鉴定方式如下：
- 如果返回值为 0xFFFF，则视为最高分数，直接返回
- 如果返回值不为 0xFFFF，则判断返回值与之前的返回值谁大，如果大于，则更新，否则不更新。之后继续循环，直到循环次数超过 0x42 次（从 0 开始计数）。
注：前三次 base ebp 不变，只是传给 ComputeScoreForReturnAddress 的其中一个参数会变（根据这个参数，获取的分数会不一样）
# 获取分数的算法
- 上层通过 call imm16/imm32（E8 xxxx/E8 xxxxxxxx），根据 ComputeScoreForReturnAddress 的参数 (通常最高为 0x9000)
- 上层通过 call reg16/reg32 (FF xx)，根据 ComputeScoreForReturnAddress 的参数，获取分数（通常最高为 0xA000）
- 上层通过 call [mem16/mem32]（FF15 [xxxxxxxx]/FF15 [xxxx]）, 根据 ComputeScoreForReturnAddress 的参数，获取分数（通常最高为 0xA000）
注：
- 如果以上三种情况都不是，那 base ebp 将持续加 4，继续寻找。这样的结果就是跳过调用栈中不规则的调用层。
- 算法的详细讲解请参考第五节。
# 被忽略的不规则调用层
- jmp 指令，jmp 指令是 0xEB or 0xE9 or 0xFF25，所以会被跳过
- 通过 esp 调节堆栈的函数（如果没有符号文件）
# 细节讲解
# DbsStackUnwinder::DoDbhUnwind 函数
DoDbhUnwind 函数为回溯栈的核心，每执行一次 DoDbhUnwind 函数，代表回溯完一层栈。

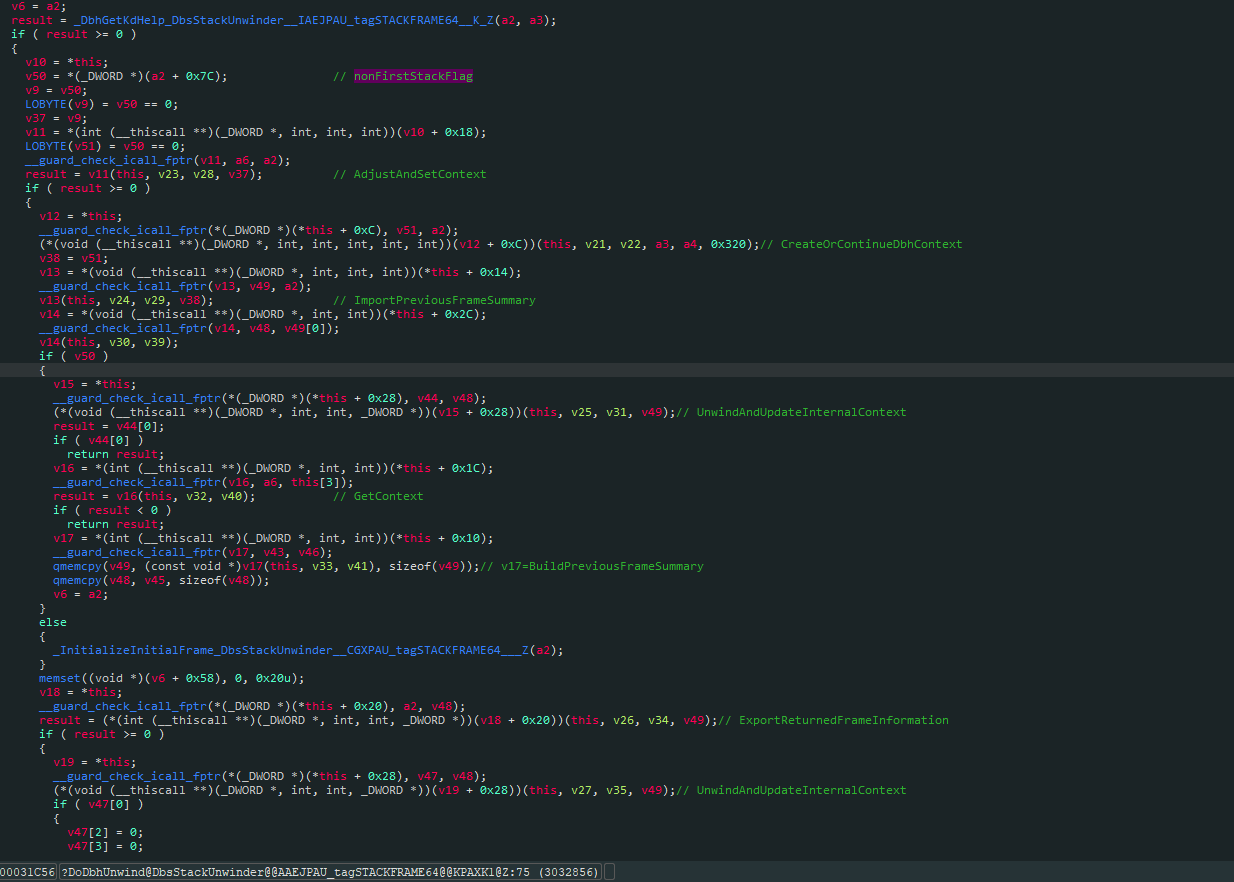

上图为 DoDbhUnwind 的大致流程，重点如下：

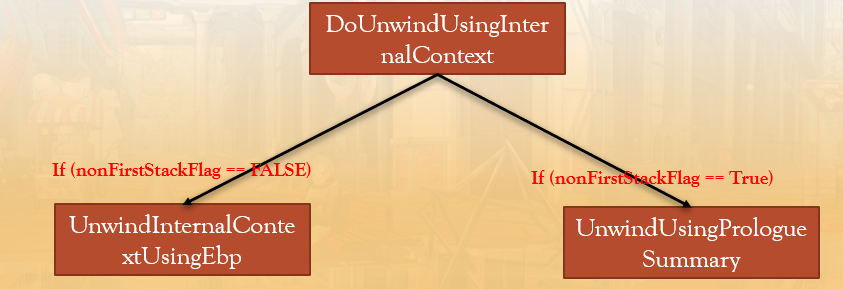

nonFirstStackFlag(*(DWORD *)(a2 + 0x7C)) 的含义：
- 第一层栈时，该字段为 0，只执行 105 行的 UnwindAndUpdateInternalContext，回溯一次
- 第二层或以上时，该字段为 1，执行 78 行和 105 行的 UnwindAndUpdateInternalContext，回溯两次
根据 4.1 节和 4.2 节的描述，我们知道第一层栈回溯是通过 UnwindInternalContextUsingEbp 实现的，第二层或之后的栈回溯是通过 UnwindUsingPrologueSummary 实现的，选择执行哪条分支是通过 nonFirstStackFlag 来判断的，如下图：
![]()
注：第二层或以上，为何要调用两次 UnwindAndUpdateInternalContext 将在之后下一小节讲解。
ImportPreviousFrameSummary 函数
说明该函数之前，需要补充一点背景，如下：
从回溯第二层或以上的栈开始，都会调用 UnwindAndUpdateInternalContext 两次，每调用一次该函数，都能回溯一层栈。
可能大家会有疑问了，上文提及 “每执行一次 DoDbhUnwind 函数，代表回溯完一层栈”，这里 DoDbhUnwind 调用两次 UnwindAndUpdateInternalContext，那不应该是回溯了两层栈吗？
针对这个问题，请查看文末的附录 1 的实验，观察 StackWalk64 返回的 CONTEXT（上下文）有何变化。
根据附录 1 的实验，能得出以下结论：
- 在分析第二层或以上的栈时，需要回溯两次才能回溯到真正的函数（context 结构体的 ebp 和 eip 与待分析的函数差两层）
根据逆向分析结果，再补充以下结论：
![]()

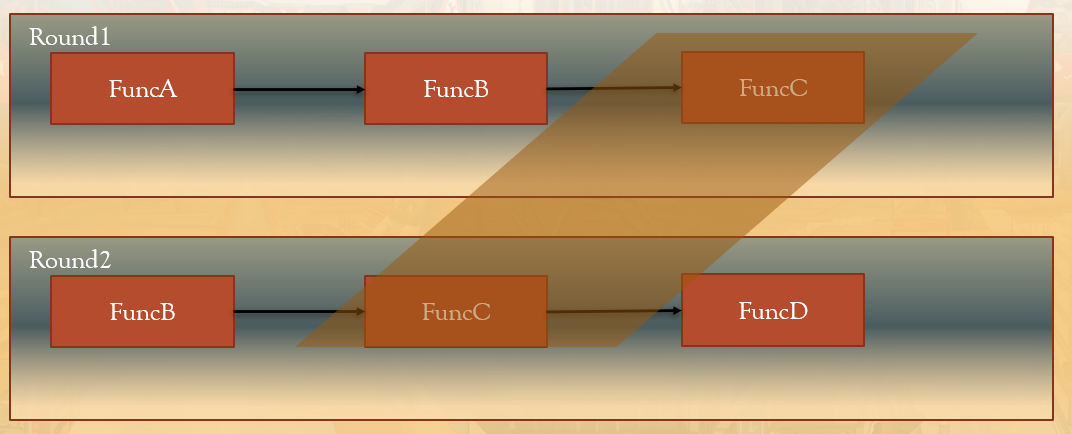

- Round1 由 FuncB 到 FuncC 的回溯与 Round2 由 FuncB 到 FuncC 的回溯是一样的
在分析第二层或以上的栈时，context 结构体的 ebp 和 eip 与待分析的函数差两层的目的是为了获取上一层的栈帧信息（比如 Round2 的 FuncC 栈层的信息），这些栈帧信息在内部使用，并反映在 DbsStackUnwinder 类的一些标志变量中。猜测这些变量会根据情况改变函数的分析流程（比如 Round2 的 FuncD 的分析流程）。在接下来的分析中，大家会看到栈回溯的整个过程用到了很多标志变量，来改变比如 FuncD 函数的分析路径。
有以上背景后，我们理解了在分析第二层或以上的栈时，为何会调用两次 UnwindAndUpdateInternalContext 了，接下来回到对 ImportPreviousFrameSummary 函数的说明。
在回溯第二层栈时 (Round1)，会像 Round0 一样先从函数 A 的 ebp 获取函数 A 的返回地址（UnwindInternalContextUsingEbp）。又因为只有 nonFirstFlag 为 FALSE 时，才会走 UnwindInternalContextUsingEbp 分支，所以 ImportPreviousFrameSummary 的其中一个作用就是在第二层栈回溯中，第一次调用 UnwindAndUpdateInternalContext 时，将 nonFirstFlag 置为 FALSE（注意在第二层或之后的栈回溯，nonFirstFlag 都为 TRUE）。第二次调用 UnwindAndUpdateInternalContext 之前，nonFirstFlag 会被恢复为 TRUE。
# UnwindAndUpdateInternalContext

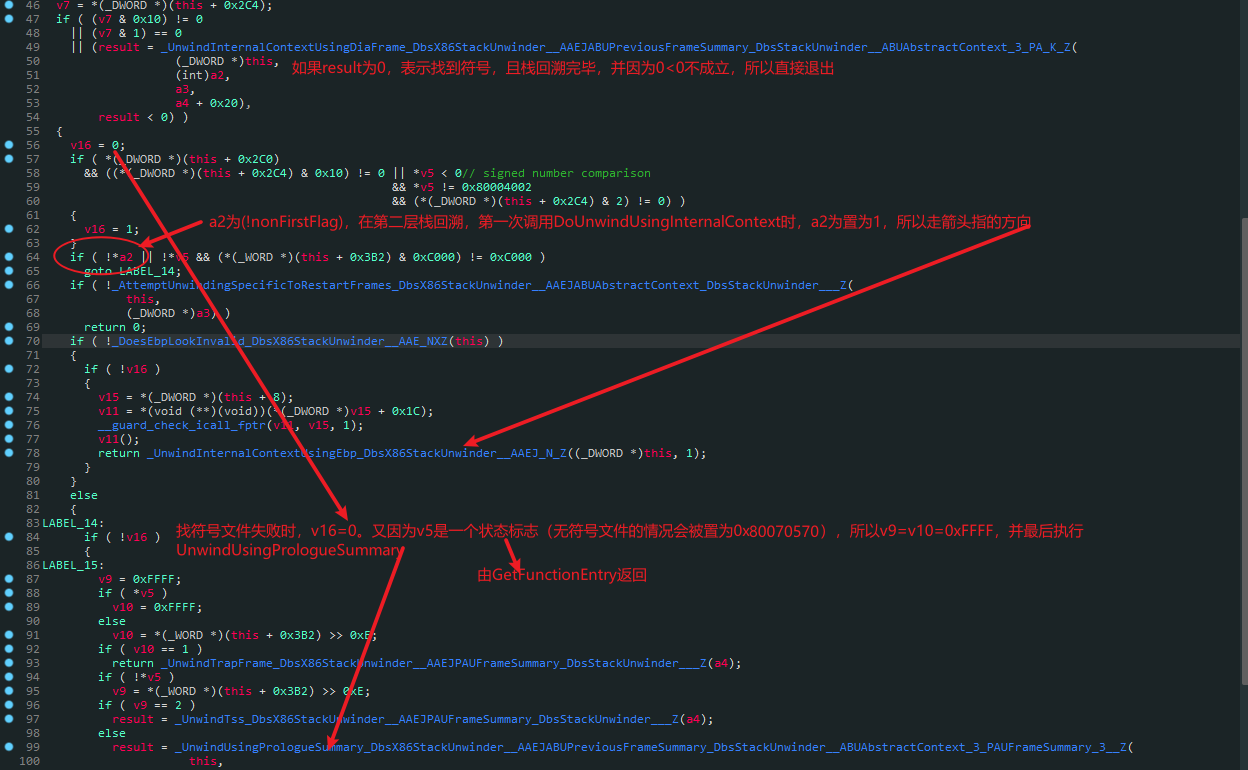

回顾第四节的细节流程图，该函数是栈回溯真正功能的起始点。首先执行完初始化之后，会调用 UnwindInternalContextUsingDiaFrame，去寻找返回地址（从 context.ebp+4 地址处获取）的符号文件，如果找到，则直接通过符号文件回溯栈，然后直接从 UnwindAndUpdateInternalContext 返回，完成该轮的栈回溯。如果没找到，则 UnwindInternalContextUsingDiaFrame 返回错误 0x80004002，之后做无符号的栈回溯（通过 ebp），如下图：
# UnwindUsingPrologueSummary
回顾 4.2 节的第二层栈回溯流程图，该函数先调用 CollectFullFunctionInformation 和 FindStackStateOnFunctionEntry 获取一些函数状态信息，之后调用 SearchForReturnAddress，通过 windows 自定义的算法去寻找真正符合要求的返回地址。之后再调用 SearchForFramePointer 寻找 framePointer (帧指针)，不过这个过程往往是直接从 ebp 读取出新的 ebp。
找到 ebp 和 eip 之后，将其保存到 DbhStackServices 类的 0x388 和 0x38C 偏移处。到这里，UnwindAndUpdateInternalContext 就结束返回了，最后将 DbhStackServices 类获取到的 eip 交给 STACKFRAME64 结构体（StackWalk64 提供的参数）。
# ComputeScoreForReturnAddress (获取分数的算法细节)
// psudo code | |
int DbsX86HeuristicTool::SearchForReturnAddress(DWORD ebp){ | |
DWORD dwScore = 0; | |
BYTE flag[3] = { 0 }; | |
for (int i =0 ;i < 0x42; i++) { | |
if (i == 1) | |
flag[1] = 1; | |
else if (i == 2) { | |
flag[1] = 0; | |
flag[2] = 1; | |
} | |
else if (i > 2) { | |
ebp = ebp + 4; | |
} | |
DWORD eip = *(DWORD*)(ebp+4); | |
DWORD dwComputedScore = ComputeScoreForReturnAddress(eip, &flag); | |
if (dwScore ==0xFFFF) | |
return 0; | |
if (dwComputedScore > dwScore) | |
dwScore = dwComputedScore; | |
} | |
return dwScore != 0 ? 1 : 2; | |
} | |
DWORD DbsX86HeuristicTool::ComputeScoreForReturnAddress(DWORD eip, PBYTE pFlag){ | |
DWORD dwScore = 0; | |
PVOID pImageBase = NULL; | |
DWORD rs = FALSE; | |
PBYTE content[8] = {0}; | |
DWORD dwbytesRead = 0; | |
rs = ReadMemory(eip - 8, content, 8, &dwbytesRead); | |
if (!rs) { | |
// After some search, 0xC4C4 may be a invalid opcode. | |
if (content[0] == 0xC4 && content[1] == 0xC4 && dwbytesRead==8) | |
return 0xFFFF; | |
} | |
dwBytesRead = 0; | |
memset(content, 0, 7); | |
rs = ReadMemory(eip - 7, content, 7, &dwbytesRead); | |
if (content[2]==0xE8) { | |
//call imm16/imm32（E8 xxxx/E8 xxxxxxxx） | |
rs = IsCodeReachableViaDirectCall(...); | |
if (!rs) | |
// IsCodeReachableViaDirectCall always returns FALSE | |
if (pFlag[2] == 1) | |
return 0x9000; | |
else | |
dwScore = 0x3000; | |
} | |
for (PBYTE pNow = content; pNow - content <7; pNow++) { | |
if (pNow == 0xFF && (pNow[1] & 0x30 != 0x10)) { | |
if (pNow - content == 1) { | |
// call [mem16/mem32] -> FF15[xxxxxxxx]/FF15[xxxx] | |
} | |
else if (pNow - content == 5) { | |
// call reg16/reg32 -> (FF xx) | |
} | |
else | |
continue; | |
if (pFlag[2] && dwScore <= 0x9000) | |
dwScore = 0x9000; | |
else if (pFlag[1] && dwScore <= 0xA000) | |
dwScore = 0xA000; | |
if (dwScore < 0x6000) | |
dwScore = 0x6000; | |
break; | |
} | |
} | |
return dwScore; | |
} |
# winXP 和 win10 的 dbghelp.dll 在栈回溯的细微区别
如果在栈回溯时，遇到返回地址不属于任何模块的情况（比如执行的是一段 shellcode），winXP 和 win10 的行为如下：
win10：win10 会判断一个标志位是否为 0，如果为 0，则忽略返回地址，ebp 继续加 4，然后读取 ebp 指向的内容，继续解析下一个（参考上一节的算法细节）；如果为 1，则继续解析该返回地址，即强制认为这个地址是有效的。
注：这个标志位在 DbsX86StackUnwinder 类的构造函数被置为 1 (写死的)，初始化路径为 StackWalk64->StackWalkEx->DoUnwindStackFrameUsingServices->New_DbsStackUnwinderhan->DbsX86StackUnwinder。
winXP：winXP 直接视该返回地址无效，ebp 继续加 4，继续解析下一个。
# Debug 版和 Release 版程序在栈回溯的区别
debug 版的函数通常会预留一部分栈空间，并初始化为 0xCC，方便栈溢出的检测，而 release 版本没有。这个区别导致栈回溯会出现以下区别：
- Debug 版：因为栈多出了很多 0xCC，所以在寻找正确的返回地址时，可能会达到循环次数的上限，导致栈回溯找不到正确的返回地址，这种情况下，dbghelp（winXP 和 win10 一样）会视最初的 ebp+4 指向的内容为返回地址，即使该返回地址是无效的。
- Release 版：因为栈排布很紧密，所以基本上不存在上述问题。
# 附录：
# 实验：StackWalk64 返回的 CONTEXT（上下文）
1.StackWalk64 原型（详情可参考 MSDN）：
BOOL IMAGEAPI StackWalk64(
DWORD MachineType,HANDLE hProcess,HANDLE hThread,LPSTACKFRAME64 StackFrame,PCONTEXT ContextRecord,PREAD_PROCESS_MEMORY_ROUTINE64 ReadMemoryRoutine,PFUNCTION_TABLE_ACCESS_ROUTINE64 FunctionTableAccessRoutine,PGET_MODULE_BASE_ROUTINE64 GetModuleBaseRoutine,PTRANSLATE_ADDRESS_ROUTINE64 TranslateAddress
);
该函数有两个重要参数，StackFrame 和 ContextRecord，其中 ContextRecord 代表当前待分析的环境，重要的参数为 ContextRecord.eip 和 ContextRecord.ebp。
2.StackWalk64 的使用：
#define GET_CURRENT_THREAD_CONTEXT(c, contextFlags) \do \
{ \
c.ContextFlags = contextFlags; \
__asm call x \
__asm x: pop eax \
__asm mov c.Eip, eax \
__asm mov c.Ebp, ebp \
__asm mov c.Esp, esp \
} while (0)CONTEXT context;memset(&context, 0, sizeof(context));
context.ContextFlags = CONTEXT_CONTROL;
GET_CURRENT_THREAD_CONTEXT(context, CONTEXT_CONTROL);
for (size_t i = 0; i < 1024; ++i) {
auto ret = StackWalk64(imageType,
GetCurrentProcess(),
GetCurrentThread(),
&frame64,
&context,
NULL,
SymFunctionTableAccess64,SymGetModuleBase64,NULL);
std::cout << "Round: " << i << "\n";
#if defined(_M_IX86)std::cout << "context ebp: " << std::hex << context.Ebp << "\n";
std::cout << "context eip: " << std::hex << context.Eip << "\n";
#elif defined(_M_AMD64)std::cout << "context rbp: " << std::hex << context.Rbp << "\n";
std::cout << "context rip: " << std::hex << context.Rip << "\n";
#endifstd::cout << "Frame ebp: " << std::hex << frame64.AddrFrame.Offset << "\n";
std::cout << "Frame eip: " << std::hex << frame64.AddrReturn.Offset << "\n\n\n";
if (ret == FALSE || frame64.AddrReturn.Offset == 0) {
break;
}}可知，一般 StackWalk64 都是循环使用的，直到 frame64.AddrReturn.Offset 为 0，代表回溯完毕。
每循环一次，context 的值会有对应的更新。
3. 观察 StackWalk64 返回的 CONTEXT（上下文）：
当前的栈（由 windbg 打印）
...
0b 00daefa4 00a4e4c5 dbghelp!StackWalk64+0x89
0c 00daf640 00a69ef3 cpp_test_ano+0xfe4c5 // 函数 A
0d 00daf714 00aab363 cpp_test_ano+0x119ef3 // 函数 B
0e 00daf734 00aab1b7 cpp_test_ano+0x15b363 // 函数 C
0f 00daf790 00aab04d cpp_test_ano+0x15b1b7 // 函数 D
10 00daf798 00aab3e8 cpp_test_ano+0x15b04d
11 00daf7a0 76336359 cpp_test_ano+0x15b3e8
...
程序输出结果
// 为执行 StackWalk64 的初始值如下// context ebp: daf640// context eip: a4e34d// Frame ebp: daf640// Frame eip: a4e34dRound: 0
context ebp: daf640context eip: a4e34dFrame ebp: daf640Frame eip: a69ef3Round: 1
context ebp: daf714context eip: a69ef3Frame ebp: daf714Frame eip: aab363Round: 2
context ebp: daf734context eip: aab363Frame ebp: daf734Frame eip: aab1b7Round: 3
context ebp: daf790context eip: aab1b7Frame ebp: daf790Frame eip: aab04dRound: 4
context ebp: daf798context eip: aab04dFrame ebp: daf798Frame eip: aab3e8...
根据以下数据，有以下结论：
第一轮结束后（Round0）
- frame64.ebp 和 context.ebp 并没有更新，还是 0xdaf640
- context.eip 并没有更新，还是 0xa4e34d
- fram64.eip 更新了，为 0xa69ef3，该值是第一层栈的地址，即调用函数 A 的地址，该地址位于函数 B 中
注：StackWalk64 回溯栈时，是根据 context.ebp 和 context.eip 来分析的。为了分析第二层栈，context.ebp 和 context.eip 应该对应函数 B 才对，这样下次调用 StackWalk64 才能获取函数 C 是在哪调用函数 B 的，即 fram64.eip。目前 context.ebp 和 context.eip 对应的是函数 A。
第二轮结束后（Round1）
- frame64.ebp 和 context.ebp 都更新了，是 0xdaf714
- context.eip 更新了，是 0xa4e34d
- fram64.eip 更新了，是 0xaab363，该值是第二层栈的地址，即调用函数 B 的地址，该地址位于函数 C 中
注：context 的 ebp 和 eip 对应的是函数 B，并不是函数 C。与下次要获取的函数 D 差两层
观察之后的层数，其结果与 Round1 一样。context 的 ebp 和 eip 对应的函数与下一次要回溯的函数差两层。
# 总结
本来由来：在栈回溯时，发现 release 版本的栈回溯会跳过一层函数，这层函数是 jmp XXXXXXXX。为了明确何时会跳过函数，所以做了一系列分析，于是有了这篇文章。
winXP 和 win10 在栈回溯的差异不大，大致流程基本一样（函数的封装有所变化，比如 win10 的 DbsStackUnwinder::DoDbhUnwind 函数在 winXP 是 DbsStackUnwinder::DbhUnwind）。因此 win7、win8 各位也可以类推，找到其栈回溯的大致流程。
在栈回溯时，有符号与无符号的执行流程是有差别的。有符号的情况下，UnwindInternalContextUsingDiaFrame (win10 下) 会读取符号，解析符号，直接返回。如果要分析有符号的情况，各位重点查看这个函数即可（winXP 下是 DbsX86StackUnwinder::ApplyUnwindInfo）。
关于 ComputeScoreForReturnAddress 的算法，这里简化了参数验证等无关代码，流程上也做了简化。同时这里省略了一些不重要的细节，比如检验是否是热更新代码；检验 call [addr A] 的情况下，call 的地址和 addr A 是否属于同一个模块。类似这些都属于常规检测，在栈回溯时情况基本相同，可暂时忽略。
64 位栈回溯在无符号的情况下，会根据 Exception Directory 数据节的函数信息进行回溯。在分析 winXP 时，发现 dbghelp.dll 会缓存一份 Exception Directory 数据节进行分析，所以对分析模块的 Exception Directory 数据节下硬件断点，可能断不下来，找不到 dbghelp.dll 回溯的代码。虽然 64 位的分析流程和 32 位完全不同，但主流程是一样的，都会调用 * Unwind 函数，然后做一些基础检测，分析 call、jmp 这些基础操作。
